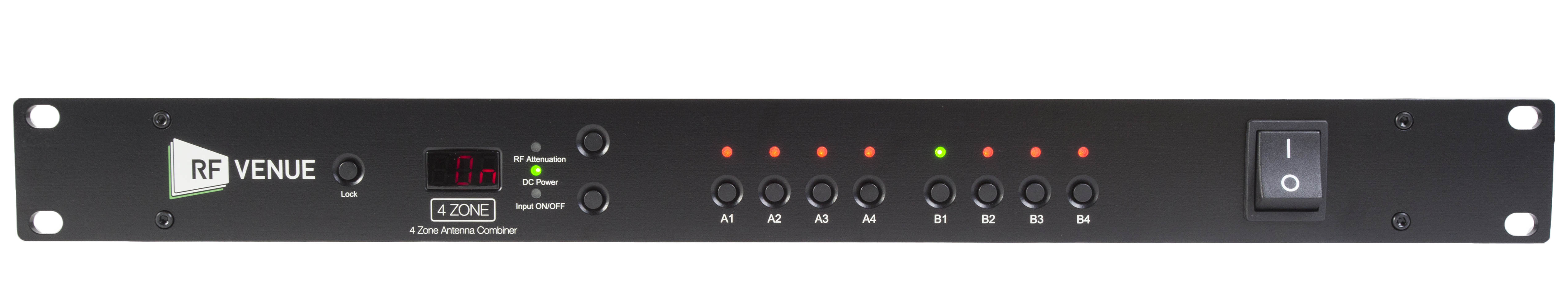

4ZONE

4ZONE RF VENUE

Combiner de Antenas de 4 Zonas para Microfones sem fio

470 - 960 MHz

O combinador de antenas 4ZONE elimina a complexidade de projetos de microfones sem fio de múltiplas zonas. O 4ZONE combina até quatro pares independentes de conexões de antenas de diversidade para salas de eventos, configurações internas-externas, ou múltiplos palcos com salas de exibição secundárias.

Para o ajuste fino dos níveis de RF em cada área de cobertura, o 4ZONE oferece um controle de atenuação do sinal RF independente por canal para até -31 dB em passos de 1 dB. E para antenas ativas ou amplificadores em linha, ele oferece alimentação chaveável de 12V CC para atender cabeamentos de longa distância.

Com entradas com seleção ON/OFF, O 4ZONE também permite o controle rápido de zonas de cobertura de transmissores de microfones em movimento, para que você possa escolher quais zonas estarão ativas em um evento ao vivo ou conforme a filmagem de externas mudar de local, poupando configurações e paralisações no local.

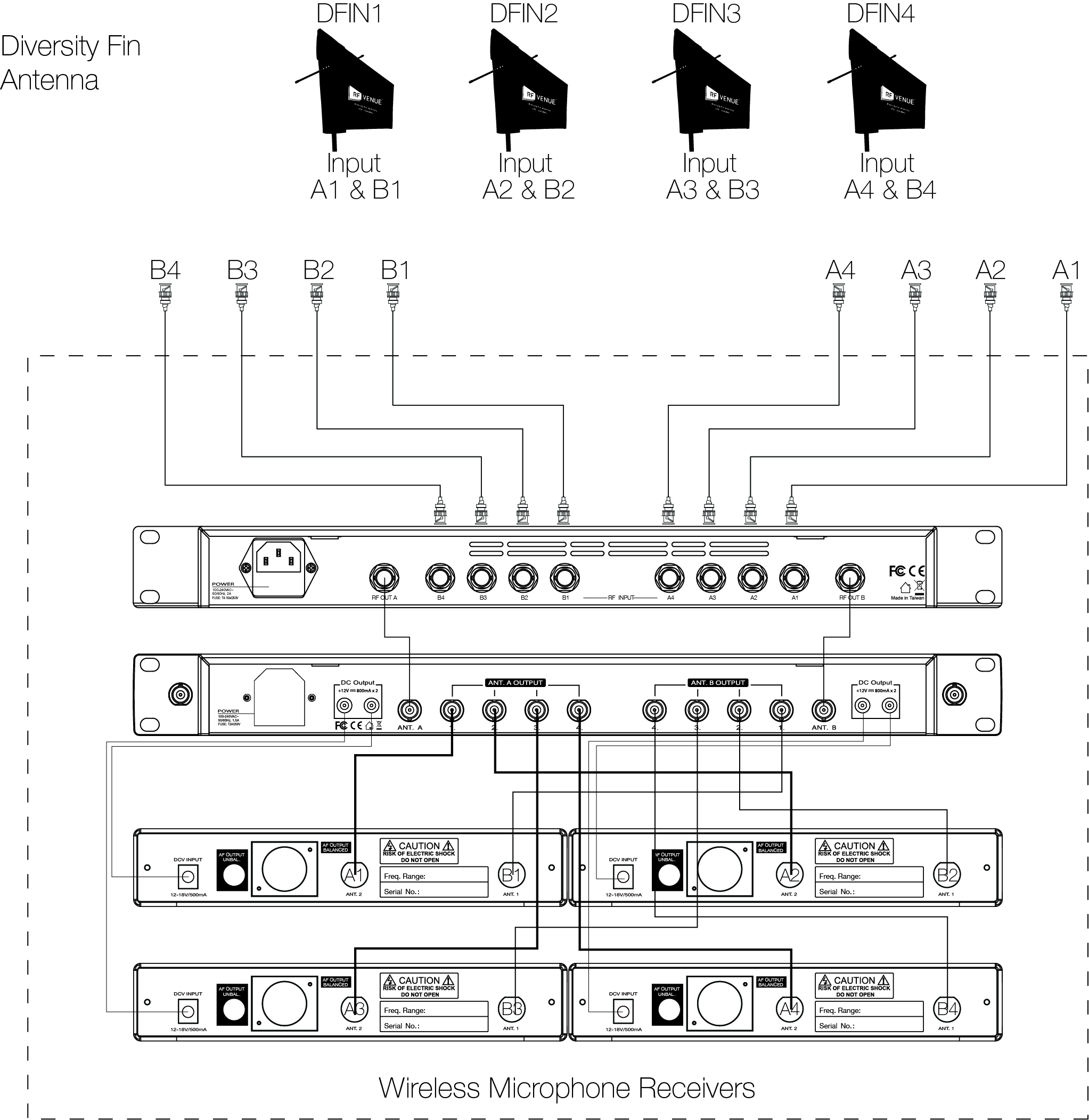

Quando usado em conjunto com até quatro antenas Diversity Fin ou um ou mais distribuidores de antenas DISTRO4, o 4ZONE completa um pacote extremamente versátil para qualquer projeto de microfones sem fio de múltiplas zonas.

Especificações

• Faixa de Frequência da portadora: 470~960 MHz
• Ganho total do sistema: 3dB(±3dB)
• Impedância de Entrada/Saída: 50 Ohms
• Entradas de antenas A/B: 4+4
• OIP3: 35dBm(typ.) @ 2-tone；Pi=-15dBm/tone
• Atenuação das entradas de RF: -31~0dB (passos:1dB)

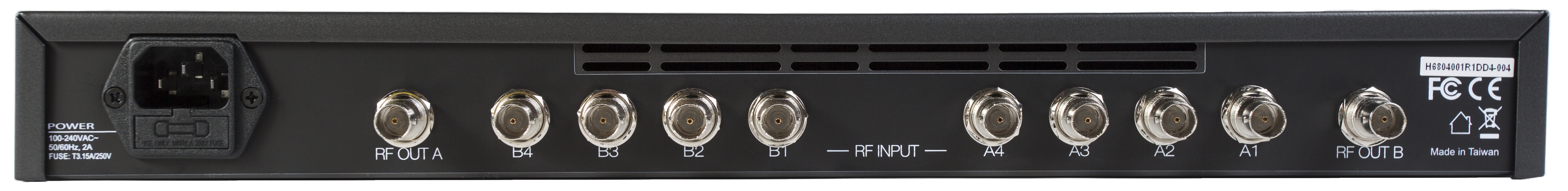

• Conectores de Entrada/Saída: BNC(F): Entrada x8 / Saída x2
• Funções: 1. Controle ON/OFF para alimentação DC (para amplificadores em linha);  2. Controle de atenuação da Entrada de RF; 3. Controle ON/OFF do sinal de Entrada de RF
• Alimentação para amplificadores em linha: 12V/200mA x8
• Fonte de alimentação: 100~240VCA; MAX 2A 50/60 Hz
• Medidas(mm): 480 (L) x 45 (A) x 260 (P)
